三維柔性焊接平臺是目前我國發展的一個,也是衡量我國鑄造業水平的標準線之一,泊頭市正創機械廠是三維柔性焊接平臺生產廠家,國標現貨供應,非標規格三維柔性焊接平臺定制生產。
三維柔性焊接平臺是將金屬熔煉成符合一定要求的液體并澆進鑄型里,經冷卻凝固、清整處理后得到有預定形狀、尺寸和性能的鑄件的工藝過程。三維柔性焊接平臺制造有與其它工藝不同的 點,主要是適應性、需用材料和設備、污染環境。

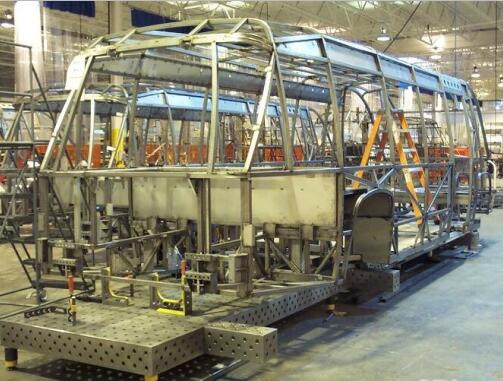

三維柔性焊接平臺 適用于 鋼結構、各種車輛車身制造、軌道交通焊接、自行車摩托車制造、工程機械、框架和箱體、壓力容器、 機器人焊接、鈑金加工、金屬家具、設備裝配、工業管道(法蘭)、檢測系統。
產品說明:
? 工裝平臺的選用需根據產品的大小,形狀而定,鈑金類及小型鋼結構件多采用D16系列的平臺;
? 大型鋼結構及重型機械行業多采用D28系列平臺,工件大小變化較大的情況建議采用D22系列;
? 配件的選用需依照工件形狀大小、復雜程度而定;
? 當平臺不能滿足工件大小時,可采用U型方箱、L型方箱、支撐角鐵等支撐件進行擴展延伸。
點:

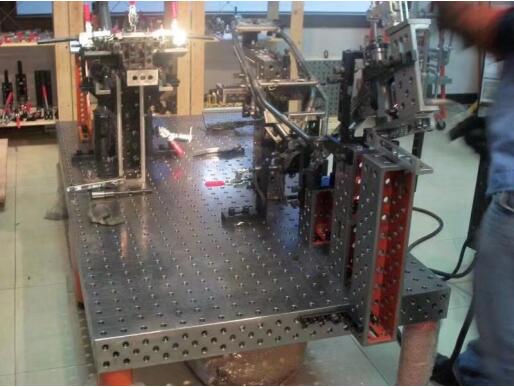

? 三維柔性焊接平臺共有五個工作面,側面用于擴展或輔助定位;
? 按系列分為D16/D22/D28三個系列;
? D16系列的孔為Φ16,孔間距為50mm±0.05陣列組成,表面分布著50x50mm的網格線;
? D22系列的孔為Φ22,孔間距為75mm±0.05陣列組成,表面分布著75x75mm的網格線;
? D28系列的孔為Φ28,孔間距為100mm±0.05陣列組成,表面分布著100x100mm的網格線。
三維鋼件平臺尺寸: (材料q345 也可以稱16mn)
長x寬(mm):
1000x1000 /1200x1200/500x1500/2000x1000/2400x1200/3000x1500/4000x2000
三維鑄件平臺尺寸: (鑄鐵ht300)
2000x1000/2400x1200/3000x1500
所有三(san)維柔性焊接(jie)平臺(tai)側面高(gao)度為200mm
三維柔性焊接平臺具有五大優勢:
1、經濟性:每次產品變化而投入的專用工裝的費用\時間幾乎可以不再花錢。裝置操作簡便,使用。
2、柔性化:三維柔性焊接平臺的承載能力高,鋼性穩定,它的五個面均加工有規則的孔,并刻有網線。焊接平臺可方便地延伸和擴展,組合。經擴展的標準臺面可模塊化的定位和夾緊直接連接在一起。在安裝、調整和定位工件過程將柔性三維組合焊接工裝系統的通用功能展示的,尤其在了大型工件方面的應用上。
拼裝方式多樣,用戶只要充分發揮想象力,幾乎可達到任何專用夾具同樣的定位和夾緊功能。拼裝快速,裝拆方便;工作臺面可以根據工件形狀、大小進行拼裝組合。臺面上的刻度和模塊尺寸的設計,使操作工人不用量具 可以根據工件尺寸迅速搭出所需要的工裝。
3、性:在裝配或焊接過程中,使用定位塊、連接塊、夾緊器、支撐塊,能夠對工件定位,工件牢固的固定在各個定位點或定位面上。不能定位的工件幾率是 小的。如果工件本身幾何尺寸不準確,可以很快被檢測出來,在初加工工序中便得到xiaochu。
4、重復性:三維柔性組合焊接工作臺的臺面有鑄鐵/鋼結構件/jingmi加工件/模塊化組件組合而成,其性能 穩定,如使用不當造成部件損壞時,也不用報廢整張臺,只要 少的成本 可以 換單個部件。焊接平臺經過 殊加工處理,在焊接過程中,僅需低廉的防飛濺液即可免除工作臺表面的焊接飛濺。
5、模(mo)塊化(hua):所有(you)組件分門別(bie)類,進行(xing)了標準化(hua)和(he)系列化(hua),互相匹配。選用少的(de)模(mo)塊, 可(ke)以(yi)實現各種快(kuai)速定(ding)位和(he)夾緊(jin)的(de)功能。
產品的應用領域:隨著工業的不斷發展,三維柔性焊接平臺已經 的應用于裝備制造和焊接加工行業,改變了傳統工業上的裝夾定位方式,推動輒了 多 新的工藝方法的產生。通過不斷的努力,我們已經羸得了市場的高度認可。
